Ausgefülltes WPS-Muster
MAG 135 Kehlnaht (ISO 15609-1)

Vollständig ausgefülltes Beispiel einer Schweißanweisung für MAG-135-Kehlnähte an S235/S355 — mit Annotationen pro Pflichtfeld nach DIN EN ISO 15609-1 §4 + Annex A und korrekt gegengerechneter Streckenenergie nach EN 1011-1.

Muster, kein Zertifikat.Die Werte sind plausibel und in sich konsistent, aber nicht durch eine konkrete WPQR (ISO 15614-1) für Ihren Betrieb freigegeben. Vor Produktionsstart muss eine eigene WPQR erstellt und die pWPS von der Schweißaufsicht freigegeben werden. Die in der WPS angegebene obere Plausibilitätsgrenze ≤ 3,5 kJ/mm ist eine interne Haus-Annahme — kein Normwert aus EN 1090-2. Maßgeblich ist EN 1011-1 je Werkstoff-/Wanddicke-Kombination.

Was im Muster steht

Das Muster ist eine pWPS für eine typische MAG-Kehlnaht im Stahlhochbau. Alle Pflichtfelder nach ISO 15609-1 §4 + Annex A sind ausgefüllt: Verfahren (135), Werkstoff (S235/S355, Werkstoffgruppe 1.2), Position (PF), Zusatzwerkstoff (G3Si1), Schutzgas (M21), elektrische Parameter, Vorwärm-/Zwischenlagentemperatur.

  • Vollständig ausgefüllte WPS für MAG-135-Kehlnaht an S235/S355 (Werkstoffgruppe 1.2 nach CEN ISO/TR 15608)
  • Alle Pflichtfelder nach ISO 15609-1 §4 + Annex A — Verfahren, Werkstoffe, Position PF, Schutzgas M21, Strom/Spannung/ Drahtvorschub, Temperaturen
  • Streckenenergie-Beispielrechnung nach EN 1011-1: 200 A / 22 V / 350 mm/min / k = 0,8 = 0,60 kJ/mm
  • Annotationen pro Feld mit Normverweis (Pflicht laut §X) — ideal als Spiegel für die eigene pWPS
  • Cross-Link: WPS-Vorlage (Excel, leer) fürs Selbstausfüllen

Streckenenergie — auf einen Blick

Formel nach EN 1011-1
Q = (U · I · 60 · k) / (v · 1000)
Beispielrechnung
Q = (22 V · 200 A · 60 · 0,8) / (350 mm/min · 1000) = 0,60 kJ/mm
k = 0,8 für MAG 135 nach EN 1011-1. Die obere Plausibilitätsgrenze ≤ 3,5 kJ/mm ist eine interne Haus-Annahme — kein Normwert aus EN 1090-2.

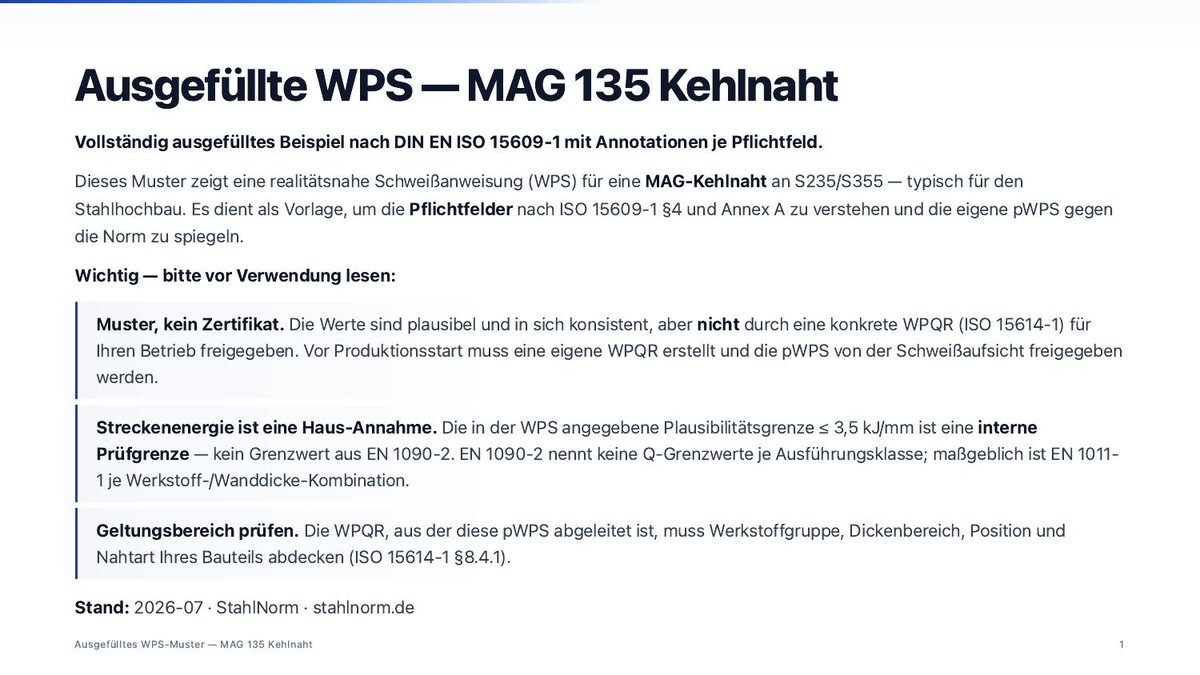

Vorschau: Ausgefülltes WPS-Muster — MAG 135 KehlnahtVorschau

Kostenlos herunterladen

Ausgefülltes WPS-Muster — MAG 135 Kehlnaht — als PDF-Datei

MAG 135 · Kehlnaht PFS235 / S355k = 0,8 nach EN 1011-1Streckenenergie gegengerechnet
  • Vollständig ausgefüllte WPS für MAG-135-Kehlnaht an S235/S355
  • Alle Pflichtfelder nach ISO 15609-1 §4 + Annex A
  • Streckenenergie-Beispielrechnung nach EN 1011-1 = 0,60 kJ/mm
  • Annotationen pro Feld mit Normverweis — ideal als Spiegel

Kostenlos · Keine Kreditkarte · Jederzeit abbestellbar

Häufige Fragen zum WPS-Muster

?Ist das Muster eine gültige WPS für meinen Betrieb?
Nein. Das Muster ist eine plausible, in sich konsistente Beispiel-WPS — kein Zertifikat. Vor Produktionsstart muss eine eigene WPQR (ISO 15614-1) erstellt und die pWPS von Ihrer Schweißaufsicht freigegeben werden. Geltungsbereich der WPQR (Werkstoffgruppe, Dickenbereich, Position, Nahtart) muss Ihr Bauteil abdecken.
?Warum sind die Prozentwerte für Q ≤ 3,5 kJ/mm eine Haus-Annahme?
EN 1090-2 nennt keine Streckenenergie-Grenzwerte je Ausführungsklasse. Die in der pWPS angegebene obere Plausibilitätsgrenze ≤ 3,5 kJ/mm ist eine interne Prüfgrenze, abgeleitet aus Werkstoff-Erfahrungswerten für Baustähle. Maßgeblich für die Werkstoff-Verträglichkeit ist EN 1011-1 je Werkstoff-/Wanddicke-Kombination. Im Zweifel binden Sie die Schweißaufsicht ein.
?Woher kommt der k-Faktor 0,8 für MAG 135?
Aus EN 1011-1: Der thermische Wirkungsgrad k ist ein Maß dafür, welcher Anteil der eingespeisten elektrischen Energie tatsächlich ins Werkstück geht. Für MAG-Schweißen mit Massivdrahtelektrode (Prozess 135 nach ISO 4063) ist k = 0,8. WIG (141) hat 0,6, UP (121/125) hat 1,0. Formel: Q [kJ/mm] = (U · I · 60 · k) / (v · 1000).
?Kann ich das Muster für andere Werkstoffe oder Dicken verwenden?
Nur im Geltungsbereich der zugrunde liegenden WPQR. Wenn Ihr Bauteil aus einem anderen Werkstoff (z. B. S460, Edelstahl, Duplex) oder in einer anderen Wanddicke (z. B. 20 mm statt 6–12 mm) gefertigt ist, brauchen Sie eine neue WPQR — entweder durch eine zusätzliche Verfahrensprüfung oder durch den Geltungsbereich einer bestehenden WPQR (ISO 15614-1 §8.4.1).
?Was ist der Unterschied zur Excel-Vorlage?
Die Excel-Vorlage (kostenlos) ist ein leeres Formular zum Selbstausfüllen — mit Parameter-Untertabelle je Lage, Normen-Legende und WPQR-Hinweis. Das Muster (dieses PDF) zeigt am konkreten Beispiel, was in jedes Pflichtfeld reingehört — ideal als Vorlage zum Abgucken, bevor Sie die Excel-Vorlage nutzen.
